| Flamber | Дата: Воскресенье, 13.04.2014, 00:22 | Сообщение # 1 |
|
интересуюсь
Группа: Проверенные
Сообщений: 23
Награды: 0
Репутация: 4
Статус: Offline
| Всем привет!
Хочу вкратце рассказать о создании и установке подогрева сидений и ручек руля с плавной регулировкой.
Опыт установки подогрева ручек на honda lead 100 был.
Вначале всего возник вопрос куда подключаться на скутере, но потратив некоторое время был найден красный провод с фишкой в передней части скутера около звукового сигнала , он ни к чему не был подключен. На нем 12+ причем постоянный не зависимо включено ли зажигание или нет.
Так же рядом был найден разъем с 3мя проводами,по схеме идет на штатный подогрев ручек, на среднем контакте 12+ но только при включенной зажигании,это и будет управляющим сигналом для силового реле.
Теперь понятно откуда брать питание на все потребители(я все подключал через реле на 40 А).
Пришло время городить подогрев ручек.
Необходимо: 4 куска нихромовой проволоки по 10 Ом(длину не буду писать, т.к. отмерял мультиметром  ), на одну ручку 2 скрученных куска по 10 Ом.
Диаметр проволоки 0,45мм
Для теплоизоляции трубы руля использовал ленту из стекловолокна.
Термоусадка с диаметром по-моему 40/20мм( для грипс)
Регуляторы тока были заказаны с EBAY, фото ниже.
Изолента, провода от 0,5 до 1,0мм^2 и клеммы само собой
Нихром отлично паять ортофосфорной кислотой.
Со всем этим думаю справится человек который умеет держать паяльник и пользоваться мультиметром.
О регуляторе: корпус разобираем, внимаем плату, удлиняем провода от крутилки до платы на длину примерно 30-40см, с запасом. Плату желательно заизолировать, я залил ее герметиком. Сами платы я расположил в пространстве под пластиком за приборкой. Туда и придется тянуть провода от подогрева.
Подключать грипсы надо паралельно к регулятору, у меня получилось примерно 3 Ом обе ручки,а это значит что при напряжении 12В мощность обеих составлят 48 Ватт и потреблять они будут 4 А.
Вот так происходило наматывание проволоки:
После усадки термоусадочной трубки выглядело так, лишнее обрезал)
Про сиденье
Подогрев сиденья вещь абалденная)
Для начала на сиденье разметил то место где я обычно сижу и вырезал из дермантина фрагмент, который после прошил проволокой. Установить его под родную обивку сиденья не составляет труда,имея хороший мебельный степлер.
Решил до кучи вшить подогрев и в спинку)
Использовал 3 куска по 10 Ом, 2 из которых в сиденье и один в спинку. Подключил все три куска параллельно.
Итого получилось 3,4 Ом, мощность примерно 40 Ватт, 3,5 А
Использовал такой же регулятор, провода тянул через туннель в ногах и дальше под приборку мимо замка зажигания.
Поролон протыкал в тех местах где в пластике основы сиденья есть отверстия и туда протягивал провода.
Таким же образом в пассажирское сиденье был встроен подогрев, его мощность примерно 50 Ватт)
После установки подогрева в сиденье, его внешний вид не поменялся, что мне и хотелось.
Затраты на всю эту затею без учета проволоки примерно 700р.
|
| |
| |
| hakinen | Дата: Среда, 24.01.2018, 17:16 | Сообщение # 2 |
 Ветеран форума
Группа: Проверенные
Сообщений: 771
Награды: 4
Репутация: 30
Статус: Offline
| Я давно хотел подогрев сиденья...
Я в них ничего не соображаю, даже сейчас...
Ну короче поискал специальный подогрев для мотиков или квадроциклов.

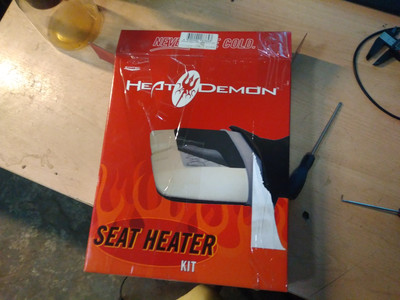

Нашёл вот это
цена конечно  4840 руб. (из которого 440 это доставка) ну думаю видать вещь хорошая...
Сообщение отредактировал hakinen - Среда, 24.01.2018, 17:26 |
| |
| |
| hakinen | Дата: Среда, 24.01.2018, 17:19 | Сообщение # 3 |
|
Ветеран форума
Группа: Проверенные
Сообщений: 771
Награды: 4
Репутация: 30
Статус: Offline

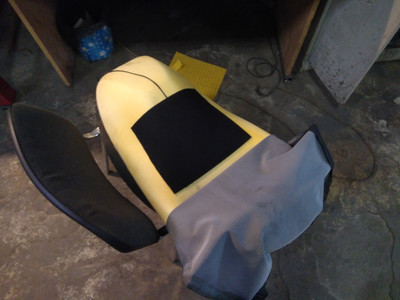

| Из этого получилось вот что
Добавлено (24.01.2018, 17:19)
---------------------------------------------
Так уже в готовом виде
(почти готовом, кнопку ещё не ставил провода не прятал)
Потребляет почти 3 ампера, указано 30 ватт.
Греет норм
Сообщение отредактировал hakinen - Среда, 24.01.2018, 17:28 |
| |
| |
| Flamber | Дата: Четверг, 25.01.2018, 18:50 | Сообщение # 4 |
|
интересуюсь
Группа: Проверенные
Сообщений: 23
Награды: 0
Репутация: 4
Статус: Offline
| Интересная вставка, наверно какое нибудь углеродное волокно там стоит
hakinen, А не думаешь регулятор такой как меня поставить? С регулировкой все-таки поинтереснее.
у моего подогрева сидух уже 4ый сезон пошел, пассажирка довольна)
особенно выручил подогрев когда в середине июня 2017 ехали в Крым в дождь и +9 за бортом
|
| |
| |
